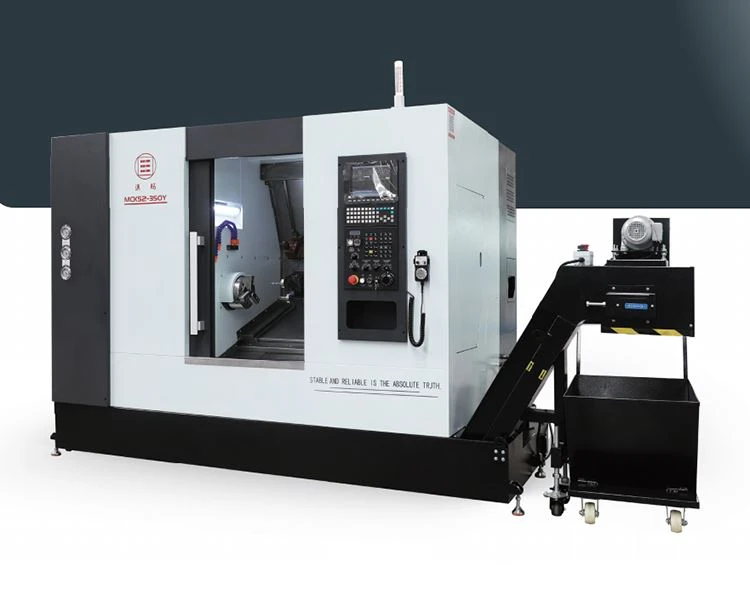

Schrägbett-CNC-Dreh- und Fräsmaschine mit angetriebenem Revolver

Das aus hochsteifem Gusseisen gefertigte Maschinenbett verfügt über eine 20-Grad-Struktur, was zu einer kompakten Bauweise und einem stabilen, robusten Gesamterscheinungsbild führt. Es wird häufig in Branchen wie Automobil, Luft- und Raumfahrt, Formenbau, Hochgeschwindigkeitsbahn, Lebensmittel- und Chemiemaschinen sowie Elektronik eingesetzt und kann die Bearbeitung von Präzisionsteilen effizient abschließen. Die dynamische Drehzahl der Spindel beträgt 100–3000 U/min, der maximale Drehdurchmesser beträgt 680 mm und die maximale Bearbeitungslänge beträgt 350 mm.

Anfrage senden Jetzt chatten

Funktionen

Die Schrägbett-CNC-Dreh- und Fräsmaschine MCK52-350Y ist ein Maßstab für die mehrachsige Bearbeitung kleiner und mittelgroßer Teile. Es führt gleichzeitig Dreh-, Fräs-, Bohr-, Bohr- und Gewindeschneidoperationen durch. Die MCK52-350Y ist eine Hochleistungs-CNC-Werkzeugmaschine mit Mehrachsenfunktionen (X/Y/Z), die einen Bettschwenkdurchmesser von 680 mm und eine Werkstücklänge von 350 mm unterstützt. Ausgestattet mit einem 12-{18}Stationen-Revolverkopf und einem hydraulischen Reitstock kombiniert es hohe Präzision und hohe Effizienz und eignet sich daher für die Präzisionsfertigung komplexer Teile in großen Stückzahlen. Es verfügt über eine hochsteife 20-Grad-Schrägbettstruktur aus Gusseisen, was zu einem kompakten und robusten Design führt. Es wird häufig in der Automobil-, Luft- und Raumfahrt-, Formenbau-, Hochgeschwindigkeitsbahn-, Lebensmittel- und Chemiemaschinen- sowie Elektronikindustrie eingesetzt und erledigt Präzisionsteilebearbeitungsaufgaben effizient. Die dynamische Drehzahl der Spindel beträgt 100–3000 U/min, bei einem maximalen Umlaufdurchmesser von 680 mm und einer maximalen Bearbeitungslänge von 350 mm.

Produktparameter

Projekt	Name	MCK52-350Y
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	Φ680mm
	Maximaler Schwenkdurchmesser über Schlitten	Φ340mm
	Maximale Werkstücklänge	350mm
	Maximaler Stangenbestand durch -Lochdurchmesser	Φ51mm
X/Z-Achsenbewegung	Effektiver Verfahrweg der X-Achse	400 mm (Durchmessermessung)
	Effektiver Verfahrweg der Z--Achse	470 mm
	Effektiver Verfahrweg der Y-Achse	100mm
	Eilganggeschwindigkeit der X/Y/Z-Achse	15/15/25 mm/min
	Spezifikationen der X/Z-Achsen-Linearführung	35/43
	Durchmesser/Steigung der Kugelumlaufspindel der X/Z-Achse	3210/3210
	X/Y/Z-Achsen-Servomotor	11,5 Nm/11,5 Nm/11,5 Nm
Hauptspindel	Spindelnasentyp	A2-6
	Spindel-Durchgangslochdurchmesser-	Φ70mm
	Maximale Spindelgeschwindigkeit	Mechanische Spindel 100-3000 U/min
	Leistung des Spindelmotors	11 kW
	Spezifikationen für Futter und Drehzylinder	8-Zoll-Spannfutter / 10-Zoll-Spannfutter (optional) 852
Reitstock	Spezifikationen der Reitstockpinole	Φ75mm
	Pinolenweg des Reitstocks	400mm
	Reitstockvorschubmethode	Hydraulik/Servo (optional)
Schneidwerkzeuge	Spezifikationen des Werkzeughalters	Φ25*25mm
	Spezifikationen für Bohrstangen	Φ32mm
	Werkzeugrevolver (Werkzeugpositionen)	BMT55-12 Revolver mit angetriebenen Werkzeugstationen
Andere Spezifikationen	Typ der Maschinenbettstruktur	20 Grad
Außenmaße	Länge * Breite * Höhe	260017702205
Außenmaße	Maschinengewicht	Ungefähr 4160 kg

Standardzubehör

1. CNC-System der neuen Generation	5. Hydraulischer Reitstock	9. Beleuchtungssystem
2. Hydraulikzylinder	6. Hydrauliksystem	10. Warnleuchte
3. Hydrodehnspannfutter	7. Kühlsystem	11. Im Lieferumfang enthaltene Werkzeuge
4. Servohydraulischer Hub-Elektrowerkzeugrevolver	8. Automatisches Schmiersystem	12. Bedienungsanleitung

Optionales Zubehör

1. Automatische Siebdruckmaschine

2. Roboterarmautomatisierung vom Typ Truss-

Die obigen Beispiele stellen nicht alle Möglichkeiten dar; Anpassungen sind je nach Kundenwunsch möglich.

Hochpräziser, servo-angetriebener Werkzeugrevolver (Y-Achse)

Der Werkzeugrevolver verfügt über eine Konstruktion mit Servomotor-Indexierung, präziser Positionierung der Zahnradplatte und hydraulischer Klemmung.
① Der Werkzeugrevolver ist innen vollständig abgedichtet und beim Indexieren erfolgt kein Anheben.
② Schnelle Werkzeugwechselgeschwindigkeit und hohe Positioniergenauigkeit.
③ In Kombination mit um 20 Grad geneigten Linearführungen erfahren die Führungen eine gleichmäßigere Kraftverteilung.
④ Der Werkzeugrevolver integriert den Antriebsmotor und das Getriebesystem und unterstützt Multiprozessbearbeitung wie Bohren, Fräsen und Gewindeschneiden.
⑤ Effektiver Verfahrweg der X--Achse: 200 mm, effektiver Verfahrweg der Z--Achse: 470 mm, effektiver Verfahrweg der Y--Achse: 100 mm

Hoch-Steifigkeit, hoch-Präzisionsspindel

① Das vordere Spindellager ist ein zweireihiges Zylinderrollenlager in Kombination mit einem Axial-Schrägkugellager.
② Das hintere Lager verwendet ein zweireihiges Zylinderrollenlager.
③ Geeignet für CNC-Drehmaschinen mit hoher{0}Steifigkeit und hoher{1}}Präzision, die schwere Zerspanung erfordern.
