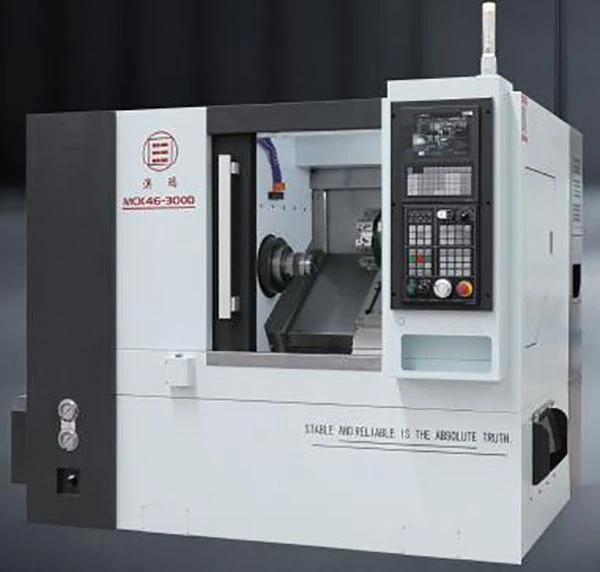

Schrägbett-CNC-Drehmaschine (halb-geschlossen)
Die MCK40-D und MCK46-D sind hochpräzise CNC-Drehmaschinen, die auf derselben Plattform basieren. Sie verfügen über eine um 35 Grad geneigte Bettstruktur und sind mit einem 8-Stationen-Servorevolver mit einer Spitzenhöhe von 80 mm ausgestattet, der einen flexiblen und schnellen Werkzeugwechsel zur Anpassung an verschiedene Bearbeitungsszenarien ermöglicht. Die Spindel verfügt über einen dynamischen Drehzahlbereich von 100–4500 U/min, einen maximalen Umlaufdurchmesser von 460 mm und eine maximale Bearbeitungslänge von 280 mm.
Funktionen
Zwei Leistungsoptionen bieten präzise Funktionen für eine höhere Produktivität.
Die MCK40-D und MCK46-D sind hochpräzise CNC-Drehmaschinen, die auf der gleichen Plattform basieren und über eine um 35 Grad geneigte Bettstruktur und einen 8-Stationen-Servorevolver mit einer Spitzenhöhe von 80 mm verfügen. Dies ermöglicht einen flexiblen und schnellen Werkzeugwechsel und eine Anpassung an unterschiedliche Bearbeitungsszenarien. Die Spindel bietet einen dynamischen Drehzahlbereich von 100–4500 U/min, bei einem maximalen Umlaufdurchmesser von 460 mm und einer maximalen Bearbeitungslänge von 280 mm.
Produktparameter
| Projekt | Name | MCK40-D | MCK46-D |
| Verarbeitungskapazität | Maximaler Schwenkdurchmesser über dem Bett | Φ460mm | Φ460mm |
| Maximaler Schwenkdurchmesser über Schlitten | Φ200mm | Φ200mm | |
| Maximale Werkstücklänge | 280mm | 280mm | |
| Maximaler Stangenbestand durch -Lochdurchmesser | Φ40mm | Φ40mm | |
| Bewegung der X/Z-Achse | Effektiver Verfahrweg der X-Achse | 320 mm (Durchmessermessung) | 320 mm (Durchmessermessung) |
| Effektiver Verfahrweg der Z--Achse | Spannzangenfutter: 280 mm | Spannzangenfutter: 280 mm | |
| Eilganggeschwindigkeit der X/Z-Achse | 15/25 mm/min | 15/25 mm/min | |
| Spezifikationen der X/Z--Achsen-Linearführung | 30/25 | 30/25 | |
| Durchmesser/Steigung der Kugelumlaufspindel der X/Z--Achse | 2508/3210 | 2508/3210 | |
| X/Z--Achsen-Servomotor | 8,3 Nm/8,3 Nm | 8,3 Nm/8,3 Nm | |
| Spindel | Spindelnasentyp | A2-5 | A2-5 |
| Spindel-Durchgangslochdurchmesser- | Φ48mm | Φ48mm | |
| Maximale Spindelgeschwindigkeit | Elektrische Spindel 100-4500 U/min | Elektrische Spindel: 100-4500 U/min | |
| Leistung des Spindelmotors | 5,5 kW | 7,5 kW | |
| Spezifikationen für Futter und Drehzylinder | 40 Backenfutter 646 | 40mm Spannfutter 646 | |
| Reitstock | Spezifikationen der Reitstockpinole | / | / |
| Pinolenweg des Reitstocks | / | / | |
| Reitstockvorschubmethode | / | / | |
| Schneidwerkzeuge | Spezifikationen des Werkzeughalters | Φ25*25mm | Φ25*25mm |
| Spezifikationen für Bohrstangen | Φ32mm | Φ32mm | |
| Werkzeugrevolver (Werkzeugpositionen) | 80 mm Spitzenhöhe, 8-Stationen-Servorevolver | 80 mm Spitzenhöhe, 8-Stationen-Servorevolver | |
| Andere Spezifikationen | Typ der Maschinenbettstruktur | 35-Grad-Schrägbett | 35-Grad-Schrägbett |
| Außenmaße | Länge * Breite * Höhe | 1910*1420*1730 | 1910*1420*1730 |
| Maschinengewicht | Ungefähr 2200 kg | Ungefähr 2200 kg |
Standardzubehör
| 1. Baoyuan-Servosystem | 5. Hydrauliksystem | 9. Warnleuchte |
| 2. Hydraulikzylinder | 6. Kühlsystem | 10. Im Lieferumfang enthaltene Werkzeuge |
| 3. Spannzangenfutter | 7. Automatisches Schmiersystem | 11. Bedienungsanleitung |
| 4. Werkzeugwechsler | 8. Beleuchtungssystem |
Optionales Zubehör
| 1. Automatische Siebdruckmaschine | 2. Roboterarmautomatisierung vom Typ Truss- | |
Die obigen Beispiele stellen nicht alle möglichen Optionen dar; Anpassungen sind je nach Kundenwunsch möglich.
Kernkomponenten
Schräger Werkzeugrevolver
